【驚愕の職人技】金属加工してライトセーバー作ってみたったwwwwwwwwwwwwww(※画像あり)

    3
    1名無しさん@おーぷん2015/03/19(木) 21:43:22ID:J9k
    アサシンブレードが好評だったので、
    以前に作ったライトセーバーもよかったら見て下さい。





    【画像】アサシンブレード作ったったwwwwwwwwwwwww
    http://ryusoku.com/archives/4338521.html
    3名無しさん@おーぷん2015/03/19(木) 21:44:45ID:dA6
    サイリウムかよwwwって言いに来たら予想以上の出来だった
    4名無しさん@おーぷん2015/03/19(木) 21:44:59ID:VuB
    期待
    8名無しさん@おーぷん2015/03/19(木) 21:45:14ID:J9k

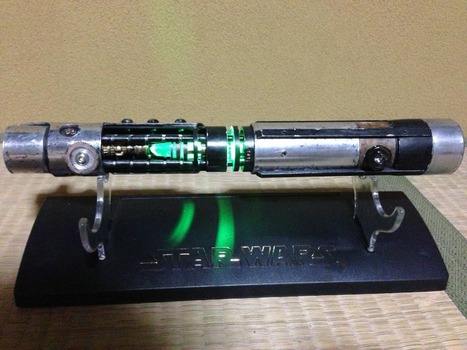

    EP3とEP4を繋ぐ、フォースアンリューシュドの主人公
    スターキラーのライトセーバーです。
    12名無しさん@おーぷん2015/03/19(木) 21:45:56ID:YcO
    ブォン・・・ブォォン・・・って言うの?
    15忍法帖【Lv=1,キャットフライ,QX1】2015/03/19(木) 21:46:29ID:Etz
    凝ってるな
    16名無しさん@おーぷん2015/03/19(木) 21:46:45ID:J9k
    ブレード付けたとこ








    17扉あけたら誰もいないれす◆0jC/tVr8LQ2015/03/19(木) 21:47:20ID:uYY
    かっこいいれすね
    18名無しさん@おーぷん2015/03/19(木) 21:47:52ID:J9k
    ゲーム中で、クリスタルを入手したらブレードの色を変えれるので再現しました。
    20名無しさん@おーぷん2015/03/19(木) 21:48:36ID:x2e
    すごいなコレ
    21名無しさん@おーぷん2015/03/19(木) 21:49:13ID:J9k
    動画です
    22名無しさん@おーぷん2015/03/19(木) 21:49:31ID:VuB
    かっけえええええええええええええ
    24扉あけたら誰もいないれす◆0jC/tVr8LQ2015/03/19(木) 21:50:55ID:uYY
    めっちゃリアルれすね、音はどこからあるんれすか?
    26名無しさん@おーぷん2015/03/19(木) 21:53:43ID:J9k
    音はセーバーの後ろ側に、スピーカー用の穴を開けるのが一般的なのですが、見た目が悪くなるのでダメージを受けた穴から漏れる様に作りました。
    27扉あけたら誰もいないれす◆0jC/tVr8LQ2015/03/19(木) 21:54:49ID:uYY
    だからあながあいてたんれすね
    28名無しさん@おーぷん2015/03/19(木) 21:56:07ID:J9k
    アサシンブレードと違って、銃刀法違反に引っかからないので金属製です。
    31名無しさん@おーぷん2015/03/19(木) 21:57:53ID:J9k

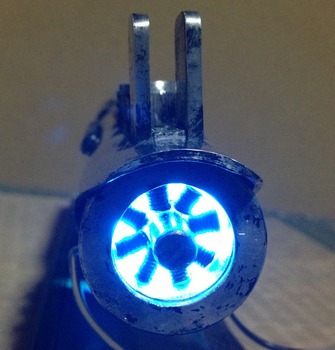

    光ってるのは、高輝度LEDです。
    3Wのフルカラーを使っています。
    33名無しさん@おーぷん2015/03/19(木) 21:58:48ID:nW4
    すげーーーー
    35名無しさん@おーぷん2015/03/19(木) 21:59:46ID:LSF
    思ったよりだいぶすごかった
    衝撃とかのセンサーの制御ってやっぱりRaspberry Piとかつかうの?
    37名無しさん@おーぷん2015/03/19(木) 22:01:05ID:J9k
    どうしても、ブレードの光りムラは出ますね。
    暗い所で振り回したら、全然気になりませんけどw
    38扉あけたら誰もいないれす◆0jC/tVr8LQ2015/03/19(木) 22:01:45ID:uYY
    鉄の部分は、君が加工したんれすか
    40名無しさん@おーぷん2015/03/19(木) 22:05:56ID:J9k
    ブレードに関しては、市販品の様にブレードの中にLEDを並べる方が均等に光りますが、チャンバラ出来なくなるので本体から出た光りをブレード内で乱反射させる方式にしています。
    結構な勢いでぶっ叩いてもOKです。
    41名無しさん@おーぷん2015/03/19(木) 22:07:51ID:VuB
    今から公園に行って乱舞して欲しい
    42名無しさん@おーぷん2015/03/19(木) 22:08:28ID:Ses
    クッソワロタ
    職人かよ
    43名無しさん@おーぷん2015/03/19(木) 22:11:11ID:J9k
    ボ○ィの加工は手作業です。
    アルミパイプを組み合わせたものに、アルミ棒から削り出した物を貼り付けてます。
    基本、ドリルで穴を開けて、金ノコで切ってヤスリで整形の繰り返し。
    44扉あけたら誰もいないれす◆0jC/tVr8LQ2015/03/19(木) 22:13:07ID:uYY
    量産できないれすか
    45名無しさん@おーぷん2015/03/19(木) 22:13:55ID:J9k
    センサー類と基盤は、ハスブロの3000円ぐらいのライトセーバーから取ってます。
    海外ではカスタムセーバーが盛んで、良い基盤が売っているのですが、取り寄せるのが面倒くさい&かなり高価なので、国内で手に入る物だけで作っています。
    46名無しさん@おーぷん2015/03/19(木) 22:17:07ID:J9k
    元のオモチャは、ぶつけた時と振り回した時にしか音が出ないのですが、衝撃センサーに細工をして敵のレーザーを弾いた時のアクションボタンを追加しています。
    47名無しさん@おーぷん2015/03/19(木) 22:17:29ID:hfe
    面白そう
    48名無しさん@おーぷん2015/03/19(木) 22:17:36ID:VuB
    中々凝ってるね
    50名無しさん@おーぷん2015/03/19(木) 22:18:15ID:J9k
    量産は無理…
    町工場に持って行ったら、コピー作ってくれそうやけど。
    51名無しさん@おーぷん2015/03/19(木) 22:18:43ID:Ugq
    これなら5万まで出せる
    53扉あけたら誰もいないれす◆0jC/tVr8LQ2015/03/19(木) 22:19:20ID:uYY
    制作費がきになるれすよ
    54名無しさん@おーぷん2015/03/19(木) 22:19:25ID:J9k
    作業時間を考えたら、5万じゃムリ
    59名無しさん@おーぷん2015/03/19(木) 22:22:45ID:Ses
    このクオリティなら30万~40万くらい出す奴いそうだけどな
    なんせ世界中にファンがいるんだし
    61名無しさん@おーぷん2015/03/19(木) 22:24:24ID:xEb
    相変わらず想像の上行ってる
    カッコイイ!
    62名無しさん@おーぷん2015/03/19(木) 22:27:28ID:J9k
    材料費、なんぼやろ?
    基盤 : オモチャが3000ぐらい。海外のなら2万ぐらい。
    LEDと抵抗等 : 1000円×2
    ブレード : ポリカーボネート 1000円ぐらい
    アルミパイプ : 1000円×3本
    アルミ棒 300円ぐらいが数本
    クリスタル : アジアン雑貨で300円ぐらい
    中身 : ネジやプラ板等 適当
    電池ボックス : 100均の懐中電灯から取った
    その他諸々
    工具 : ドリル 金ノコ ヤスリ ネジ切り ドライバー ペンチ等
    一年以上前に作ったから、細かい事は忘れたけど、大体こんなにもん
    63名無しさん@おーぷん2015/03/19(木) 22:29:22ID:hDV
    工作初心者でもできる?
    オビワンみたいな一部細くなってるやつ好きなんだが作れる?
    65名無しさん@おーぷん2015/03/19(木) 22:32:48ID:J9k
    作り方は、試作品のカラーチェンジ無しのをエンビパイプで作った時のがあるから、参考にどうぞ。
    67名無しさん@おーぷん2015/03/19(木) 22:35:59ID:J9k
    詳しい作り方は、カスタムセーバーで調べたら出てくると思う。
    工作に自信の無い人は、販売は海外だけど、ボ○ィから中身、ブレードまで好きな物を組み合わせて作れますよ。
    68名無しさん@おーぷん2015/03/19(木) 22:37:36ID:NRK
    すげえwww
    70名無しさん@おーぷん2015/03/19(木) 22:41:04ID:f1o
    ジェダイがいると聞いてきますた
    71名無しさん@おーぷん2015/03/19(木) 22:41:06ID:xEb
    FFのマテリア入れる武器とか作って欲しいw
    マテリア光る感じでw
    73名無しさん@おーぷん2015/03/19(木) 22:45:57ID:J9k
    >>71
    これなら前に作った。
    74名無しさん@おーぷん2015/03/19(木) 22:49:34ID:xEb
    >>73
    サイズとか雰囲気とかヤベエwww
    マテリア込めて光らせようぜ!

    見せてくれてありがとう!
    77名無しさん@おーぷん2015/03/19(木) 22:57:41ID:N1a
    かっけぇ
    78名無しさん@おーぷん2015/03/19(木) 23:01:37ID:J9k
    自作で作るなら、このセーバーはオススメしません。
    大きさ自体は他のセーバーより大きいんだけど、剥き出しのクリスタルと真ん中で切れてるデザインのせいで、中のスペースが全然ありません。
    基盤やLEDがギッチギチに詰まっています。
    79名無しさん@おーぷん2015/03/19(木) 23:02:09ID:hDV
    てか、これ1のは溶接してるの?手軽にできなくね?
    80名無しさん@おーぷん2015/03/19(木) 23:05:35ID:J9k
    溶接はしてませんよ。
    基本ネジ留めと金属用接着剤です。
    イモネジといって頭が無い棒だけのネジがあるので、それで留めてます。
    81名無しさん@おーぷん2015/03/19(木) 23:09:38ID:hDV
    >>80
    マジかイモネジで固定できるもんなのか
    このスレは永久保存ですわ
    82名無しさん@おーぷん2015/03/19(木) 23:10:09ID:J9k
    メモ書きの回路図が残ってた。
    スペースの都合上、レギュレーターが入らなかったので、電圧を4.5Vに落としました。
    作るなら、参考にして下さい。
    セーバーの色が1色でいいなら、右上のスイッチ3つは入りません
    84名無しさん@おーぷん2015/03/19(木) 23:13:05ID:hDV
    >>82
    ワイにはなにがなんだか……
    83名無しさん@おーぷん2015/03/19(木) 23:12:44ID:J9k
    外す必要が無いところは、イモネジを入れた後にアロンアロファを流し込んでやればいいんですよ。
    メンテナンス等で外す可能性がある所は、ネジ止め剤を入れてます。これを入れておけば、まず外れません。
    85名無しさん@おーぷん2015/03/19(木) 23:17:23ID:J9k
    う~ん
    とりあえず、スイッチやセンサーは元のオモチャの基盤に付いてるから千切らない様に気をつけて、LEDの部分だけ変えたらいいよ。
    ただ、LEDだけはそのままだと付かないのでトランジスタという部品を買ってきて間に挟まないといけない。
    足が3本出てるから、書いてある通りにハンダ付けしたらいいよ。
    87名無しさん@おーぷん2015/03/19(木) 23:20:42ID:hDV
    >>85
    ありがとう
    とりあえず、知り合いの電気工の奴からも学びつつやってみる
    86名無しさん@おーぷん2015/03/19(木) 23:19:36ID:J9k
    日本橋か秋葉原に行けるなら、電子パーツの売ってるお店に行って、こんな物を作りたいと言ったら教えてくれると思う。
    88名無しさん@おーぷん2015/03/19(木) 23:21:27ID:J9k
    回路図使ってくれていいから、見せてみたら?
    89名無しさん@おーぷん2015/03/19(木) 23:28:35ID:hDV
    >>88
    そうする
    ついでに秋葉原にも行くかも
    90名無しさん@おーぷん2015/03/19(木) 23:38:22ID:J9k
    アルミ加工は大変だけど、出来上がった時の質感がプラとは全く違うから頑張って。
    握った時の、金属の冷たさと重みがなんとも言えません。
    91名無しさん@おーぷん2015/03/19(木) 23:45:29ID:J9k

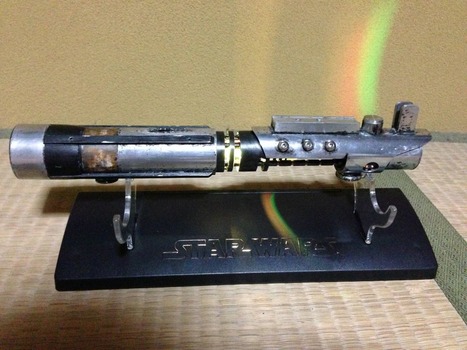

    ついでに主人公が、バットエンディング後に改造された後のセーバーも作ってます。
    ダウンロードコンテンツにしか出て来ない、超マニアックセーバーです。



    92名無しさん@おーぷん2015/03/19(木) 23:46:31ID:J9k
    ブレード付き




    93名無しさん@おーぷん2015/03/19(木) 23:47:23ID:J9k
    2本並べて

    96名無しさん@おーぷん2015/03/19(木) 23:48:59ID:J9k
    動画
    98名無しさん@おーぷん2015/03/19(木) 23:50:27ID:J9k
    こっちはボ○ィの中をフルに使えるので、中身はスカスカです。
    99名無しさん@おーぷん2015/03/20(金) 00:08:33ID:qFC
    みんな、見てくれてありがとう。
    新しいの作ったら、またスレ立てます。
    105名無しさん@おーぷん2015/03/20(金) 00:44:25ID:hVY
    >>99
    楽しみに待ってます!
    乙~
    100名無しさん@おーぷん2015/03/20(金) 00:10:02ID:ll2
    乙でした
    いやーこんなん作れるんだなぁ
    101名無しさん@おーぷん2015/03/20(金) 00:12:47ID:wJk
    フォースが共にあらんことを
    102名無しさん@おーぷん2015/03/20(金) 00:14:18ID:qFC
    またね~
    97名無しさん@おーぷん2015/03/19(木) 23:49:48ID:5GH
    本当すげぇな
